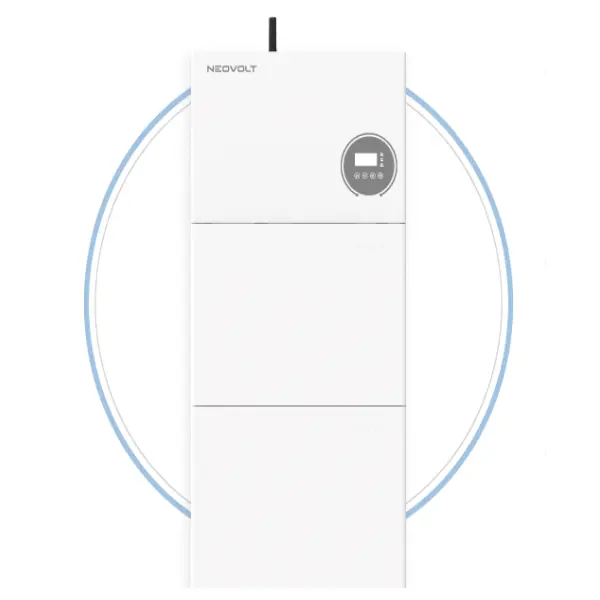

O que é um inversor híbrido monofásico de 10 kW e como ele suporta sistemas de energia modernos?

A Inversor Híbrido Monofásico 10kWfoi projetado para coordenar painéis solares, armazenamento de baterias, cargas domésticas ou comerciais e a rede elétrica dentro de um sistema de gerenciamento de energia. Para utilizadores que lidam com elevada procura de eletricidade, fornecimento instável da rede, custos crescentes de energia ou espaço limitado no telhado, o inversor certo pode ajudar a melhorar o autoconsumo solar e fornecer um caminho estruturado para a reserva de bateria. Este guia explica como funciona um inversor híbrido monofásico de 10 kW, o que seus principais componentes fazem, quais especificações são importantes e como planejar um sistema confiável de acordo com as necessidades de energia do mundo real.

1. Compreendendo o inversor híbrido monofásico de 10kW

Um inversor híbrido combina as funções de um inversor solar e de um inversor de bateria em um dispositivo coordenado. Em vez de tratar a geração solar e o armazenamento de energia como sistemas completamente separados, ele pode gerenciar fluxos de energia entre painéis fotovoltaicos, baterias, cargas elétricas e a rede elétrica. Esta configuração é particularmente útil para propriedades que pretendem aumentar o autoconsumo solar, mantendo ao mesmo tempo o acesso à eletricidade da rede e à bateria de reserva.

A classificação “10kW” refere-se à capacidade nominal de energia CA do inversor. A designação “monofásica” identifica o tipo de alimentação elétrica com a qual foi projetado para funcionar. A tensão real, a frequência, a corrente máxima, a faixa de entrada fotovoltaica, a faixa de tensão da bateria e os requisitos da rede dependem do modelo e do mercado específicos.

Um inversor híbrido também pode suportar diversas estratégias operacionais, incluindo autoconsumo, bateria reserva, gerenciamento de energia no tempo de uso e carregamento controlado da rede. Contudo, as funções variam de acordo com o modelo, por isso os instaladores devem sempre verificar a documentação técnica do fabricante antes de projetar o sistema.

2. Como gerencia diferentes fontes de energia?

A principal vantagem de uma arquitetura híbrida é o gerenciamento coordenado de energia. A eletricidade solar é gerada como energia CC, enquanto a maioria dos aparelhos domésticos e comerciais utiliza energia CA. As baterias armazenam energia CC e a rede elétrica fornece energia CA. O inversor atua como ponto de controle e conversão entre essas fontes.

Numa estratégia típica de autoconsumo, a energia solar alimenta primeiro as cargas ativas. A energia excedente poderá então carregar a bateria, com eletricidade adicional potencialmente exportada para a rede, se permitido. Quando a produção solar diminui, a bateria pode suportar as cargas antes de a eletricidade da rede ser utilizada, dependendo do modo de funcionamento selecionado.

Esta abordagem coordenada pode ajudar a resolver um problema comum: a produção solar atinge frequentemente o pico durante o dia, enquanto a procura residencial de electricidade pode aumentar à noite. O armazenamento em bateria permite que parte da geração solar diurna seja transferida para consumo posterior.

3. Por que a capacidade de 10 kW é importante?

Um inversor de classe de 10kW pode ser adequado para propriedades onde a demanda de eletricidade é consideravelmente maior do que uma pequena instalação residencial. Pode ser usado em residências maiores, oficinas, pequenos edifícios comerciais, fazendas, escritórios ou outras instalações com cargas monofásicas substanciais.

O ponto importante não é simplesmente o número “10kW”. O inversor deve corresponder ao perfil de carga real do local. Uma propriedade pode ter um pico alto de curto prazo causado por motores, bombas, compressores, condicionadores de ar ou outros equipamentos, mantendo uma carga média muito mais baixa.

4. Quais especificações técnicas são mais importantes?

Os rótulos dos produtos podem fazer com que os inversores híbridos pareçam semelhantes, mas as especificações detalhadas podem ser significativamente diferentes. Uma comparação cuidadosa deve focar na compatibilidade elétrica e não apenas na saída nominal.

Especificações de saída CA

Um inversor monofásico de 10 kW normalmente opera na faixa de 220–240 V em mercados que usam essa configuração de alimentação, com 50 Hz ou 60 Hz dependendo da rede elétrica. Alguns produtos de 10kW listam uma corrente de saída CA em torno de 43–46A a 220–240V, mas o valor exato varia de acordo com a tensão nominal e o design.

Entrada fotovoltaica e MPPT

A tensão máxima de entrada fotovoltaica, a faixa de tensão operacional, a corrente fotovoltaica máxima, a corrente de curto-circuito e o número de canais MPPT são especificações essenciais. Mais canais MPPT podem fornecer maior flexibilidade quando as orientações do telhado, as condições de sombreamento ou as configurações das cordas diferem.

Eficiência

A eficiência de conversão afeta a quantidade de energia gerada que chega às cargas ou à bateria. As especificações publicadas para modelos de inversores híbridos de 10kW podem aproximar-se da faixa superior a 90%, mas a eficiência máxima não deve ser interpretada como a eficiência alcançada em todas as condições operacionais.

Proteção e Gabinete

Para instalações externas ou exigentes, a proteção contra poeira e água, gerenciamento de temperatura, proteção contra surtos, proteção contra sobrecorrente e condições de instalação adequadas podem afetar diretamente a confiabilidade a longo prazo.

Por exemplo, os atuais produtos monofásicos de 10 kW no mercado apresentam variação substancial na tensão da bateria, configuração MPPT, entrada fotovoltaica máxima, corrente CA, classificação do gabinete e interfaces de comunicação. É por isso que a ficha técnica exata do modelo deve sempre ser usada para o projeto final do sistema.

5. Como deve ser planejado o armazenamento da bateria?

A capacidade da bateria e a potência do inversor são dois conceitos diferentes. Um inversor de 10 kW descreve a capacidade de energia, enquanto a capacidade da bateria é geralmente expressa em kWh e descreve quanta energia pode ser armazenada.

Por exemplo, uma bateria com capacidade útil de 20 kWh não significa que ela possa fornecer automaticamente 10 kW continuamente. A corrente máxima de carga/descarga da bateria, tensão, limites BMS, temperatura, estado de carga e compatibilidade do inversor influenciam o desempenho real.

Perguntas sobre bateria a serem verificadas antes da instalação

• A tensão da bateria é compatível com o inversor?
• O inversor suporta a química da bateria e o protocolo de comunicação BMS?
• Qual é a corrente máxima de carregamento contínuo?
• Qual é a corrente máxima de descarga contínua?
• Quanta energia utilizável está disponível?
• Módulos de bateria adicionais podem ser adicionados posteriormente?
• O fabricante da bateria aprova o modelo específico do inversor?

6. Como o sistema solar fotovoltaico deve ser compatível?

O arranjo fotovoltaico deve ser projetado de acordo com a tensão CC permitida, corrente, potência fotovoltaica máxima e faixa operacional MPPT permitidas para o inversor. Alguns modelos híbridos monofásicos de 10kW permitem entrada fotovoltaica acima da classificação CA do inversor, o que pode ajudar a melhorar a produção solar durante períodos de luz solar fraca ou clima desfavorável.

Por exemplo, especificações publicadas de diferentes produtos de 10 kW mostram valores máximos de entrada fotovoltaica variando de aproximadamente 13 kW a 20 kW ou mais, dependendo da arquitetura. Estes números são exemplos e não requisitos universais, e os limites do fabricante do inversor devem ser seguidos.

Lista de verificação de projeto fotovoltaico

1. Calcule a produção solar anual e sazonal esperada.
2. Verifique a tensão mínima e máxima da string.
3. Verifique a corrente máxima de cada entrada MPPT.
4. Considere os aumentos de baixa temperatura na tensão de circuito aberto fotovoltaico.
5. Avalie o sombreamento e as diferentes orientações do telhado.
6. Combine a configuração da string com os canais MPPT disponíveis.
7. Confirme os requisitos locais elétricos e de conexão à rede.

O projeto adequado da coluna é particularmente importante porque exceder os limites de tensão ou corrente pode danificar o equipamento ou fazer com que o sistema opere fora das condições pretendidas.

7. O que acontece durante uma queda de energia?

Uma das principais razões pelas quais os usuários consideram os sistemas híbridos é a energia de reserva. No entanto, a palavra “híbrido” por si só não garante que cada inversor possa fornecer eletricidade de reserva durante um apagão.

Um sistema com capacidade de backup geralmente precisa de uma bateria compatível e de um inversor projetado para isolar as cargas protegidas da rede elétrica quando a energia da rede falha. O inversor então estabelece a alimentação CA local apropriada para os circuitos de backup.

Esta distinção é importante porque os inversores solares padrão conectados à rede normalmente desligam quando a rede elétrica está indisponível. A proteção anti-ilhamento é necessária para evitar a energização não intencional da rede elétrica.

O planejamento de backup deve ser considerado

• Quais circuitos são considerados essenciais?
• Qual é a carga contínua combinada?
• Quais aparelhos possuem altas correntes de partida?
• Por quanto tempo a energia reserva deve ser mantida?
• Quanta energia da bateria está disponível?
• O painel solar pode recarregar a bateria durante uma interrupção?

Por exemplo, um circuito de backup pode priorizar refrigeradores, iluminação, equipamentos de rede, bombas, sistemas de segurança, computadores ou equipamentos HVAC selecionados, em vez de tentar operar todos os aparelhos simultaneamente.

8. Quais problemas de instalação devem ser evitados?

Muitos problemas do sistema não são causados ​​pelo inversor em si, mas por uma incompatibilidade entre o inversor, a bateria, o conjunto fotovoltaico, as cargas elétricas e o ambiente de instalação.

Superdimensionando a carga

Conectar muitos aparelhos de alta potência à saída de backup pode causar a ativação da proteção contra sobrecarga. Grandes motores e compressores requerem atenção especial porque sua corrente de partida pode ser significativamente maior que sua corrente normal de funcionamento.

Ignorando os limites da bateria

Um inversor de 10kW pode solicitar uma corrente substancial da bateria ao operar em alta potência. Um banco de baterias com capacidade de descarga insuficiente pode, portanto, limitar a potência real disponível do inversor.

Usando a configuração errada da cadeia fotovoltaica

A tensão e a corrente devem permanecer dentro da faixa de entrada especificada do inversor em condições climáticas variáveis. A tensão fotovoltaica deve ser verificada sob as temperaturas operacionais esperadas e nas piores condições.

Supondo que cada inversor híbrido tenha as mesmas funções

A capacidade de backup, operação fora da rede, integração de gerador, controle de exportação, carregamento de bateria da rede, operação paralela e recursos de monitoramento variam entre os modelos. Essas funções devem ser confirmadas pela documentação do produto, em vez de inferidas pela palavra “híbrido”.

9. Como pode ser construído um sistema energético prático?

A abordagem mais confiável é começar com o comportamento energético do local, em vez de escolher um inversor com base apenas na classificação de potência principal.

Essa abordagem ajuda a evitar um erro de compra comum: selecionar um inversor de alta potência sem considerar a bateria, o painel solar, a fase elétrica ou o perfil de carga real. Um sistema devidamente integrado pode aproveitar melhor a geração solar disponível, ao mesmo tempo que proporciona uma estratégia de gestão de energia mais previsível.

Para empresas e famílias que esperam que as suas necessidades de eletricidade aumentem, a escalabilidade também deve ser considerada. A expansão da bateria, a operação paralela do inversor, as interfaces de comunicação, as plataformas de monitoramento e a capacidade fotovoltaica futura podem influenciar o valor da instalação a longo prazo.

10. Perguntas frequentes

Construindo uma solução solar e de armazenamento mais confiável

Um inversor híbrido monofásico de 10 kW pode servir como componente central de gerenciamento de energia de um moderno sistema solar mais armazenamento. Seu valor não é determinado apenas pelo valor de 10kW. O desempenho real vem de quão bem o inversor combina com o conjunto fotovoltaico, bateria, cargas elétricas, conexão à rede, requisitos de backup e ambiente operacional.

Para compradores e planejadores de projetos, uma compreensão clara dessas relações torna mais fácil evitar componentes incompatíveis, limitações inesperadas de energia e custos desnecessários do sistema. A revisão das especificações técnicas completas antes da instalação é essencial, especialmente quando o sistema for usado para energia de reserva ou aplicações de alta demanda.

Sinaih Limited Co., Ltd.pode apoiar os clientes que procuram soluções práticas de inversores e sistemas de energia, concentrando-se nos requisitos da aplicação, na compatibilidade do sistema e nas necessidades específicas do projeto. Quer o objetivo seja o autoconsumo solar, o armazenamento de baterias, a energia de reserva ou um sistema de gestão de energia mais flexível, a configuração correta deve começar com os requisitos elétricos reais do local.
